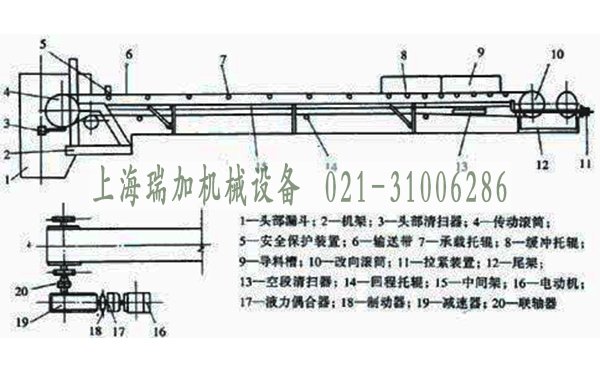

皮帶輸送機的構造相對簡單，主要由機架、傳動輥筒、改向滾筒、輸送帶、張緊裝置、驅動裝置、托輥等組成。

1、機架采用優質鋼板或鋁型材連接而成，機架上裝有皮帶輥筒、托輥等，用于帶動和支承輸送皮帶；
2、傳動滾筒帶動輸送帶轉動的滾筒稱為驅動滾筒（傳動滾筒），驅動滾筒由電動機通過減速器驅動，驅動滾筒一般都裝在卸料端，以增大牽引力，有利于拖動。物料由喂料端喂入，落在轉動的輸送帶上，依靠輸送帶摩擦帶動運送到卸料端卸出；
3、改向滾筒另一個僅在于改變輸送帶運動方向的滾筒稱為改向滾筒；
4、輸送帶是用于皮帶輸送機中起承載和運送物料作用；
5、張緊裝置的作用是使輸送帶產生一定的預張力，避免輸送帶在傳動滾筒上打滑；同時控制輸送帶在托輥間的撓度，以減小輸送阻力；
6、驅動裝置作用是傳動滾筒通過摩擦將牽引力傳遞給輸送帶使其運動并輸送貨物；
7、托輥支承著輸送帶,使輸送帶的垂度不超過規定限度,以保證輸送帶平穩地運行。
8、輸送帶依靠驅動滾筒與輸送帶之間的摩擦力拖動。
