倍速鏈輸送線的工作原理特點組成
時間: 2020-06-19瀏覽次數：

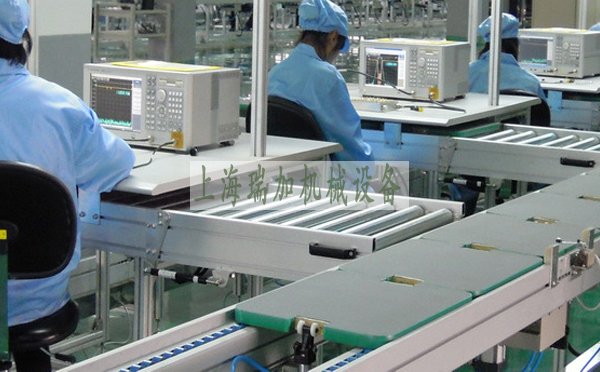

倍速鏈輸送線 組成的裝配生產線，通常稱為：自流式輸送系統倍速鏈輸送機主要用于裝配及加工生產線中的物料輸送，倍速鏈流水線最常用的行業有：電腦顯示器生產線、電腦主機生產
倍速鏈輸送線組成的裝配生產線，通常稱為：自流式輸送系統倍速鏈輸送機主要用于裝配及加工生產線中的物料輸送，倍速鏈流水線最常用的行業有：電腦顯示器生產線、電腦主機生產線、筆記本電腦裝配線、空調生產線、電視機裝配線、微波爐裝配線、打印機裝配線、傳真機裝配線、音響功放生產線、發動機裝配線。
一、工作原理
輸送原理是運用倍速鏈條的增速功能，使其上承托貨物的工裝板快速運行，通過阻擋器停止于相應的操作位置，或通過相應指令來完成積放動作及移行、轉位、專線等功能。由于該機運送貨物的臺板需反復使用，所以很少單臺使用，而是與各種專機如頂升平移機，頂升轉位機等配套構成水平或垂直循環系統。
二、倍速鏈輸送機的特點
1.鏈式流水線是以鏈條作為牽引和承載體輸送物料，鏈條可以采用普通的套筒滾子輸送鏈，也可采用其它各種特種鏈條；
2.輸送能力大，可承載較大的載荷；
3.輸送速度準確穩定，能保證精確的同步輸送；
4.易于實現積放輸送，可用做裝配生產線或作為物料的儲存輸送；
5.可在各種惡劣的環境（高溫、粉塵）下工作，性能可靠；
三、倍速鏈組成

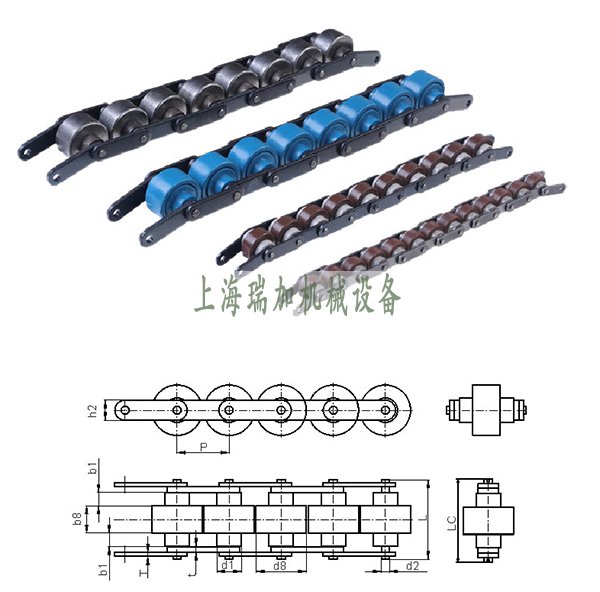

倍速鏈由內鏈板、套筒、滾子、滾輪、外鏈板、銷軸等六種零件組成。
(1)零件材料
通常情況下，滾子、滾輪是工程塑料材料注塑而成的，只有在載重情況下才使用鋼制材料，除此以外，其余零件都為鋼制材料。
(2)零件連接方式
倍速鏈的結構與普通雙距滾子鏈的結構類似，其中：
①銷軸與外鏈板：銷軸與外鏈板采用過盈配合，構成鏈節框架。
②銷軸與內鏈板：銷軸與內鏈板均為間隙配合，以使鏈條能夠彎曲。
③銷軸與套筒：銷軸與套筒一般有兩種連接方式，如圖3所示。其中一種為套筒插入內鏈板并與內鏈板過盈配合，如圖3(a)所示；另一種為套筒不插入內鏈板，直接將套筒空套在銷軸上，如圖3(b)所示。兩種情況下套筒與銷軸之間都為間隙配合。
④套筒與滾輪：套筒與滾輪之間是間隙配合，它們之間可以發生相對轉動。
⑤滾輪與滾子：滾輪與滾子之間是間隙配合，它們之間可以發生發生相對轉動，以減少他們工作時相互之間的磨損，這對于連續長距離的輸送非常重要。
(3)連接鏈節
為了組成一個封閉的環形結構，倍速鏈與其他滾子鏈一樣也需要一個連接件，稱為連接鏈節，連接鏈節將鏈條兩端連接后，還必須裝入止鎖件，防止連接鏈節脫落。
